A Module LRF 905 nmest un composant essentiel des systèmes contemporains de télémétrie laser et de mesure de distance, largement adoptés dans l'automatisation industrielle, le transport intelligent, l'arpentage extérieur et l'intégration électro-optique. Cet article fournit une analyse technique complète du module LRF 905 nm, expliquant comment il fonctionne, où il est appliqué et comment ses spécifications s'alignent sur les exigences système réelles. Des paramètres détaillés, des explications structurées et des questions techniques courantes sont inclus pour soutenir l'évaluation technique et les décisions d'approvisionnement. La discussion se termine par des informations pratiques sur l'intégration et une référence à la marque JioptiK pour une collaboration technique ultérieure.
Un module LRF de 905 nm fonctionne sur la base du principe du temps de vol (ToF), selon lequel une impulsion laser émise à une longueur d'onde de 905 nanomètres se déplace vers une cible, se reflète sur sa surface et retourne au récepteur. Le module calcule la distance en mesurant précisément le temps écoulé entre l'émission et la réception.
La longueur d'onde de 905 nm se situe dans le spectre proche infrarouge, équilibrant l'efficacité de la transmission atmosphérique et la disponibilité des composants. Cette longueur d'onde est largement utilisée en raison de sa compatibilité avec les détecteurs à base de silicium et la technologie laser à semi-conducteurs établie.

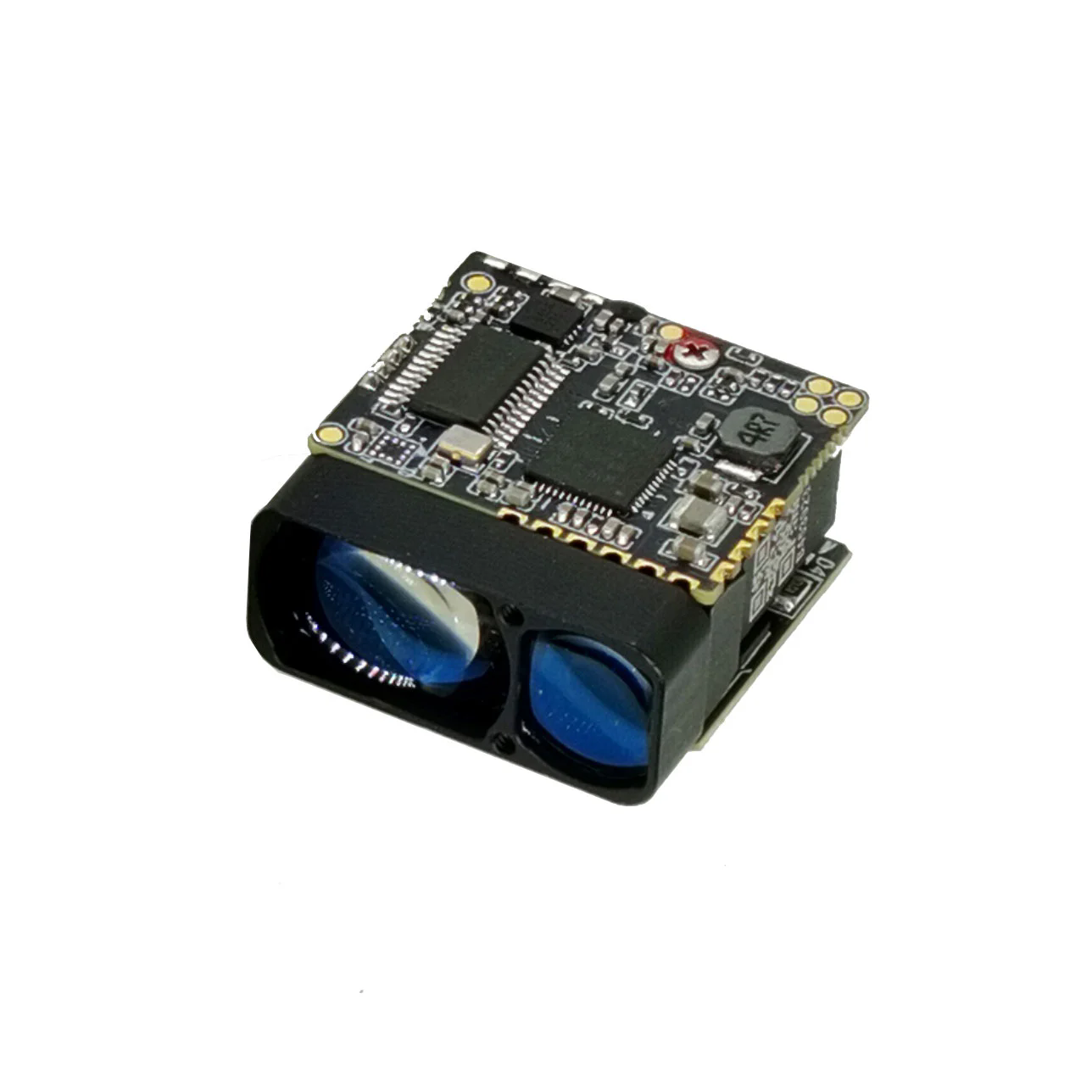

Un module LRF 905 nm typique se compose d'un émetteur laser, d'une optique de réception, d'un photodétecteur, d'un circuit de synchronisation, d'une unité de traitement du signal et d'une interface de communication. Ensemble, ces composants permettent une portée précise dans diverses conditions environnementales telles que le brouillard, la poussière et la réflectivité changeante.
Dans les systèmes pratiques, le module fonctionne comme une unité de télémétrie autonome, fournissant des données de distance en temps réel aux contrôleurs hôtes pour des calculs, une prise de décision ou une visualisation ultérieurs.
L'évaluation technique d'un module LRF 905 nm nécessite une compréhension claire de ses paramètres de performances de base. Ces spécifications déterminent l'adéquation à des applications spécifiques, qu'il s'agisse de mesures de précision à courte portée ou de détection extérieure à longue portée.
Vous trouverez ci-dessous un aperçu consolidé des paramètres techniques représentatifs d'un module LRF 905 nm de qualité industrielle :
| Paramètre | Spécification typique |
|---|---|
| Longueur d'onde laser | 905 nm ± 5 nm |
| Plage de mesure | 20 m à 3 000 m (selon la réflectivité de la cible) |
| Précision des mesures | ±0,5 m à ±1 m |
| Résolution de plage | 0,1 m |
| Fréquence de répétition des impulsions | 1 Hz – 20 Hz |
| Divergence du faisceau | < 1 mrad |
| Tension de fonctionnement | 5 V / 12 V CC |
| Interface de communication | UART/RS232/RS422 |
| Température de fonctionnement | -40°C à +60°C |
Ces paramètres influencent directement les performances au niveau du système. Par exemple, la divergence du faisceau a un impact sur la résolution spatiale sur de longues distances, tandis que la fréquence de répétition des impulsions détermine la réactivité en temps réel dans des scénarios dynamiques.
Lors de l'évaluation des modules, les ingénieurs donnent souvent la priorité à la stabilité sur toutes les plages de température, à la cohérence des données de sortie et à la compatibilité avec les sous-systèmes électro-optiques existants.
L'intégration d'un module LRF 905 nm varie selon l'industrie mais suit généralement des pratiques de conception optoélectroniques standardisées. Le module est généralement intégré à une plate-forme hôte qui assure la gestion de l'alimentation, le traitement des données et l'alignement mécanique.
Les domaines d'application courants incluent :
Dans les systèmes de transport intelligents, les modules LRF 905 nm sont utilisés pour la détection d'obstacles, le contrôle de la vitesse et le positionnement des véhicules. Leur réponse rapide et leur capacité à longue portée permettent un fonctionnement fiable en extérieur.
Dans l'automatisation industrielle, le module permet la mesure de distance sans contact pour les grues, la robotique et les systèmes de manutention, réduisant ainsi l'usure mécanique et améliorant la sécurité.
Dans les charges utiles électro-optiques, telles que les systèmes de surveillance ou de ciblage, le module se synchronise avec les capteurs d'imagerie pour fournir des données de portée précises alignées sur la sortie visuelle.
Les concepteurs de systèmes doivent prendre en compte l'alignement optique, la compatibilité électromagnétique et la dissipation thermique lors de l'intégration. Un étalonnage approprié garantit que la distance mesurée s'aligne avec l'axe optique et les cadres de référence du système.
Q : Comment la réflectivité de la cible affecte-t-elle les performances de télémétrie ?
R : La réflectivité de la cible influence directement la force du signal renvoyé. Les surfaces à haute réflectivité permettent des distances de détection plus longues, tandis que les cibles à faible réflectivité ou diffuses réduisent la portée efficace et peuvent nécessiter une moyenne du signal.
Q : Comment un module LRF 905 nm fonctionne-t-il par mauvais temps ?
R : Alors que les longueurs d'onde du proche infrarouge subissent une certaine atténuation en cas de brouillard, de pluie ou de poussière, les modules 905 nm maintiennent des performances fiables grâce à des algorithmes optimisés d'énergie d'impulsion et de traitement du signal.
Q : Comment la sécurité oculaire est-elle gérée dans la télémétrie laser 905 nm ?
R : La sécurité oculaire est contrôlée par la durée des impulsions, le taux de répétition et la divergence du faisceau, garantissant ainsi la conformité aux normes internationales de sécurité laser tout en maintenant une capacité de télémétrie efficace.
Le développement futur des modules LRF 905 nm est motivé par la demande de compacité, d’intégration plus élevée et d’intelligence des signaux améliorée. Les progrès dans les lasers et détecteurs à semi-conducteurs continuent d’améliorer les performances tout en réduisant la consommation d’énergie.
Les tendances émergentes incluent une intégration plus étroite avec les unités de traitement compatibles avec l'IA, permettant le filtrage en temps réel, la classification des objets et les stratégies de télémétrie adaptatives. La fusion multicapteurs, combinant les données LRF avec des capteurs de vision et inertiels, devient la norme sur les plates-formes avancées.
Malgré l'émergence de longueurs d'onde alternatives, le module LRF 905 nm reste un choix dominant en raison de sa chaîne d'approvisionnement mature, de sa familiarité réglementaire et de sa fiabilité éprouvée sur le terrain.
Des fabricants tels queJioptiKcontinuer à affiner les conceptions de modules LRF 905 nm pour répondre aux normes industrielles en évolution, offrant des solutions évolutives pour les applications commerciales et spécialisées.
Pour les intégrateurs de systèmes et les développeurs de projets recherchant des spécifications détaillées, des options de personnalisation ou une consultation technique concernant les modules LRF 905 nm, une communication directe avec JioptiK est recommandée.Contactez-nouspour explorer comment les solutions de télémétrie sur mesure peuvent être alignées sur des exigences opérationnelles spécifiques.
