La télémétrie laser est devenue un élément crucial dans diverses industries, de la défense et de l'arpentage à la robotique et à l'électronique grand public. Parmi toutes les longueurs d'onde laser disponibles, la Module LRFest devenue l'une des solutions les plus largement adoptées en raison de son excellent équilibre entre performances, sécurité et rentabilité.

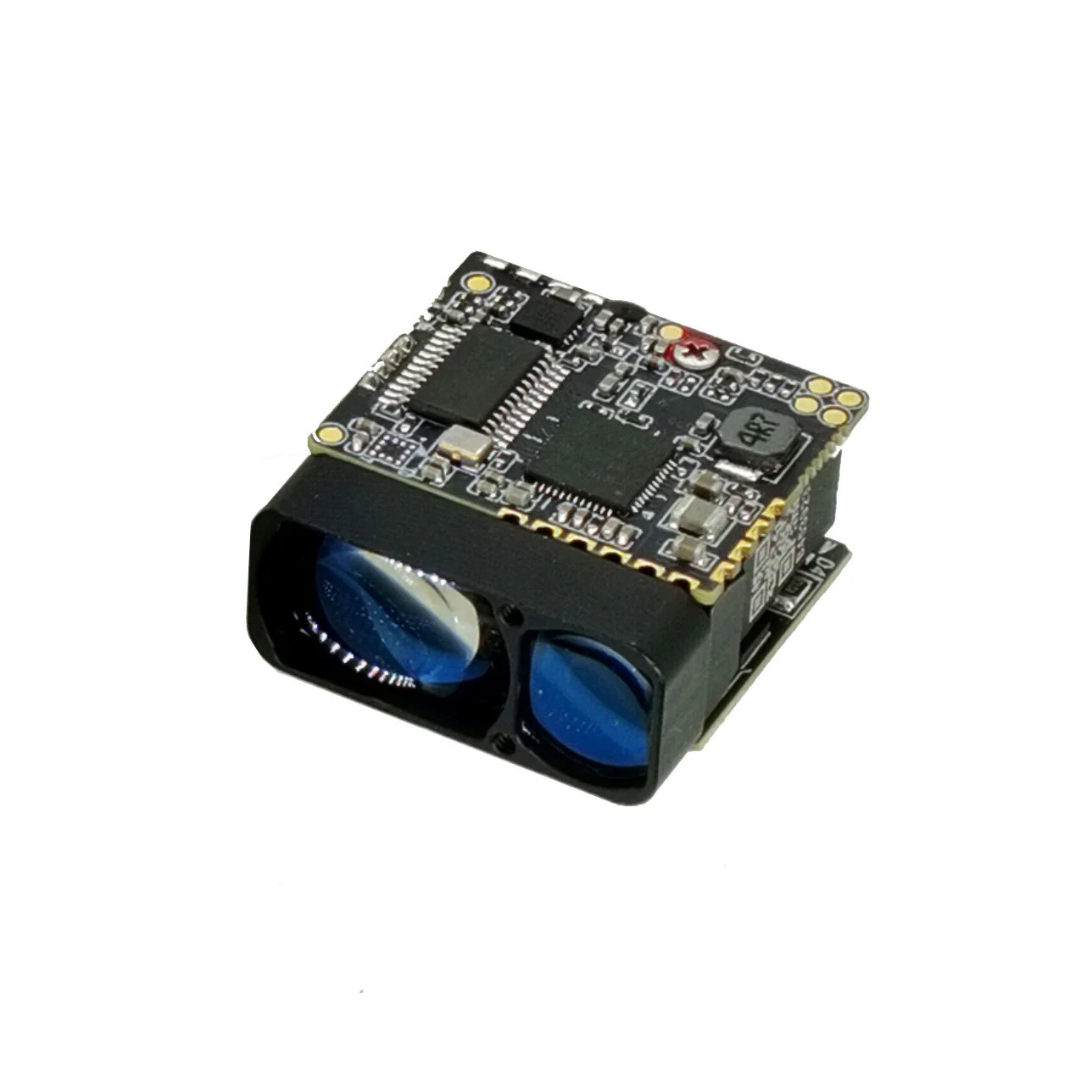

Le module LRF 905 nm fonctionne selon le principe du temps de vol (ToF), dans lequel une impulsion laser est émise vers une cible et le temps nécessaire au retour de la lumière réfléchie est mesuré pour calculer la distance. Cette méthode est très précise, même sur de longues distances, et est optimisée dans la bande de longueurs d'onde de 905 nm pour des performances stables dans des conditions environnementales variées.
La longueur d'onde de 905 nm se situe dans le spectre proche infrarouge (NIR), ce qui offre plusieurs avantages techniques :
Sécurité oculaire : les modules 905 nm sont sans danger pour les lasers de classe 1 en fonctionnement standard, ce qui les rend adaptés à une utilisation grand public et industrielle.
Conception compacte : la longueur d'onde plus courte permet des composants optiques plus petits, réduisant ainsi la taille globale du module.
Sensibilité de détection élevée : compatible avec les photodiodes économiques à base de silicium, qui offrent d'excellents taux de réponse à cette longueur d'onde.
Fonctionnement stable en extérieur : les lasers 905 nm sont moins affectés par la lumière du soleil ambiante que les lasers visibles, garantissant ainsi des mesures fiables en extérieur.
L'impulsion laser est générée par une diode laser semi-conductrice, guidée par une optique collimatrice, et détectée par un capteur PIN ou APD (Avalanche Photodiode). Les algorithmes avancés de traitement du signal numérique (DSP) filtrent le bruit, amplifient les retours de signal et fournissent des mesures précises même dans des scénarios de brouillard, de pluie ou de faible réflectivité.
Le choix du bon module télémètre laser dépend de divers facteurs techniques tels que la portée, la précision, le taux de répétition et la capacité d'intégration. Le module LRF 905 nm offre une combinaison unique d'efficacité et de fiabilité, ce qui le rend idéal pour les systèmes où les performances et le coût comptent.
Avantages clés :
Haute précision de mesure : capable d'une précision centimétrique en fonction des algorithmes optiques et de traitement du signal.
Compact et léger : convient aux drones, aux appareils portables et aux instruments d'arpentage portables.
Temps de réponse rapide : des taux de répétition élevés (jusqu'à des dizaines de kHz) permettent une numérisation et une cartographie à distance en temps réel.
Durabilité et stabilité : conçu pour fonctionner de manière fiable dans des environnements difficiles, notamment en termes de poussière, d'humidité et de variations de température.
Intégration facile : prend en charge les interfaces de communication UART, USB ou CAN pour une intégration directe du système.
Efficacité énergétique : Faible consommation d’énergie pour les systèmes alimentés par batterie ou embarqués.
Vous trouverez ci-dessous un exemple de spécifications typiques du module LRF 905 nm pour référence :
| Paramètre | Valeur typique | Description |
|---|---|---|
| Longueur d'onde | 905 nm | Sortie de diode laser proche infrarouge |
| Plage de mesure | 5 m – 4000 m | Dépend de la réflectivité et de l'optique de la cible |
| Précision | ±0,1 m à ±0,5 m | Haute précision dans des conditions idéales |
| Divergence du faisceau | <1,5 MRAD | Faisceau étroit pour une mise au point à longue portée |
| Puissance de sortie | ≤ 75 W (impulsion) | Sans danger pour les yeux selon la norme CEI 60825-1 |
| Taux de redoublement | 1 Hz – 20 kHz | Réglable pour différentes applications |
| Interface | UART/CAN/USB | Options de connexion flexibles |
| Tension de fonctionnement | 5V / 12V | Convient aux systèmes embarqués |
| Température de fonctionnement | -40°C à +85°C | Large tolérance environnementale |
| Type de détecteur | APD (SI) | Haute sensibilité pour les rendements faibles |
Le module LRF 905 nm fournit une base solide pour des applications telles que :
Véhicules autonomes et robotique : évitement des collisions et cartographie.
Systèmes militaires et de défense : ciblage et surveillance.
Instruments d'arpentage et de cartographie : mesure de distance et d'élévation.
Appareils intelligents : détection de gestes basée sur la portée et détection d'obstacles.
Automatisation industrielle : positionnement et détection de la hauteur des matériaux.
Chacune de ces applications bénéficie de la capacité du module 905 nm à fournir une précision constante, même dans des conditions d'éclairage difficiles.
L'optimisation des performances dépend de plusieurs facteurs interconnectés : l'alignement optique, l'amplification du signal et l'étalonnage environnemental. Un module 905 nm bien conçu atteint sa plus grande efficacité lorsque les couches optiques, électroniques et micrologicielles sont réglées avec précision.
A. Calibrage optique
Assurez-vous que les lentilles de l’émetteur et du récepteur sont précisément alignées. Un mauvais alignement peut entraîner une réduction de la force du signal de retour et des lectures inexactes.
B. Optimisation du traitement du signal
Les modules modernes incluent des algorithmes DSP avancés qui éliminent les fausses réflexions des surfaces non cibles, filtrent le bruit ambiant et affinent le calcul de la distance à l'aide de l'analyse de la forme d'onde.
C. Compensation environnementale
Les fluctuations de température peuvent légèrement affecter l'indice de réfraction de l'air et les temps de réponse électroniques. L'utilisation de capteurs de compensation de température et de routines d'étalonnage permet de maintenir une précision constante dans différentes conditions.
D. Considération relative à la réflectivité de la surface
Les surfaces cibles à faible réflectivité (comme les matériaux sombres ou mats) réduisent la force du signal. Le réglage de la puissance laser ou du temps d'exposition permet d'obtenir des lectures cohérentes.
E. Intégration et mises à jour du micrologiciel
Pour les développeurs intégrant le module LRF 905 nm dans leurs produits, une optimisation continue du micrologiciel est essentielle pour améliorer les performances de détection en temps réel et réduire la latence de traitement.
En appliquant ces techniques, les ingénieurs peuvent exploiter pleinement la capacité du module 905 nm à effectuer des mesures à haute vitesse, longue distance et à faible bruit dans diverses applications.
Q1 : Comment la longueur d'onde de 905 nm se compare-t-elle à celle de 1 550 nm en télémétrie laser ?
R : La longueur d’onde de 905 nm est plus rentable et plus compacte car elle utilise des détecteurs à base de silicium, largement disponibles et peu coûteux. Bien que les systèmes à 1 550 nm offrent des performances à plus longue portée et des seuils de sécurité oculaire plus élevés, ils nécessitent des capteurs InGaAs plus complexes et plus coûteux. Par conséquent, le 905 nm est idéal pour les conceptions compactes, de milieu de gamme et sensibles aux coûts, telles que les drones et les appareils portables.
Q2 : Un module LRF 905 nm peut-il fonctionner avec précision sous la lumière du soleil ou dans le brouillard ?
R : Oui, les modules modernes de 905 nm intègrent des filtres optiques à bande étroite et un traitement avancé du signal numérique qui aident à isoler le signal de retour laser de la lumière ambiante. Bien qu'un brouillard extrême ou de fortes pluies puissent réduire légèrement les performances de la portée, les algorithmes d'étalonnage compensent efficacement pour maintenir des lectures fiables dans la plupart des conditions météorologiques.
Le développement des modules LRF 905 nm est étroitement lié à l’évolution des technologies LiDAR et de détection optique. Avec la demande croissante d'automatisation, de navigation et de sensibilisation à l'environnement, ces modules trouvent leur place dans les produits de consommation, les robots industriels et les systèmes automobiles. La tendance à la miniaturisation et à la faible consommation d’énergie fait du module 905 nm un acteur clé de la prochaine génération de systèmes de détection intelligents.
Les fabricants intègrent également la détection multipixel et l’interprétation des signaux basée sur l’apprentissage automatique pour améliorer la précision dans des environnements complexes, ouvrant ainsi la voie à des systèmes de télémétrie adaptatifs qui apprennent et s’ajustent en temps réel.
Un module LRF 905 nm hautes performances offre une précision, une fiabilité et une adaptabilité inégalées pour les applications modernes. Sa conception efficace, sa structure compacte et sa précision à longue portée en font un choix privilégié dans diverses industries, de la défense à la robotique autonome.
JioptiK, un fabricant professionnel de technologies optiques, se consacre au développement de modules de télémétrie laser avancés qui combinent une ingénierie supérieure avec une intégration transparente. Chaque module JioptiK 905 nm LRF est rigoureusement testé pour garantir des performances constantes et une stabilité à long terme, même dans des conditions exigeantes.
Si vous recherchez un partenaire fiable pour intégrer la télémétrie laser de haute précision dans votre système,Contactez-nous pour savoir comment JioptiK peut fournir des solutions de modules LRF 905 nm sur mesure pour répondre à vos exigences techniques spécifiques et à vos objectifs d'application.
Pour plus d'informations sur nos produits, veuillez contacter Jioptik.
