Le capteur radar laser TOF STA-LR-A20M est un capteur radar laser à courte portée rentable qui a été considérablement amélioré et optimisé en fonction de la détournement. Sa plage peut atteindre jusqu'à 20 m, avec un système optique plus efficace et une conception de circuits optimisés. Tout en garantissant des performances de télévision plus élevées, il présente également d'excellentes performances dans les angles morts et la consommation d'énergie. Avec la mise à niveau et l'optimisation des algorithmes, les performances d'erreur dans différents environnements se sont également considérablement améliorées.
La lentille radar du laser de haute précision STA-LR-A20 adopte une lentille en verre enrobée pour améliorer la transmittance, atteindre une variété plus claire et avoir une dureté de verre plus élevée, une résistance aux rayures, une résistance à la corrosion et une durée de vie prolongée. La compensation de température intégrée permet une mesure précise à une large plage de température de fonctionnement de -40 ° C à + 70 ° C.Il peut être largement appliquée dans des champs tels que le contrôle de la hauteur des véhicules aériens sans pilote, le transport intelligent, les parkings intelligents et l'agriculture intelligente.
| Modèle de produit | STA-LR-A20 | |
| Performance du produit | Plage de mesures | 20m @ 90%; 7m @ 10% |
| Fréquence de mesure | 1-2000hz | |
| répétabilité | ＜ 3cm （@ ＞ 50%）, ＜ 5cm （@ 15% -50%）, 7cm （@ ＜ 15%） | |
| Précision | ± 3 cm （≤6m）, ± 0,5% (＞ 6 m) | |
| Résolution de gamme | 1 cm | |
| Classe de protection | IP65 | |
| Résistance à la lumière ambiante | 100klux | |
| Paramètre optique | Angle de champ | 47 mard （2,7 °） |
| Angle de divergence du faisceau laser | 34 mard （1,9 °） | |
| Longueur d'onde du faisceau laser | 850 nm | |
| Sécurité oculaire | Classe I (IEC 60825 - 1: 2014) | |
| Communication interface |
Interface de communication | Lvttl / rs485 / i / iic |
| Interface mécanique | Terminaux XH-4P (XHP-4) Connecteurs de câbles BMW Terminaux tubulaires (E0508) |
|
| Mécanique paramètres électriques |
Tension d'alimentation | 5V |
| Consommation d'énergie maximale | ＜ 160MW | |
| autres | Dimension globale | 30 * 30 * 34 mm |
| Température de fonctionnement | -20 ℃ -70 ℃ | |
| poids | 20g | |
| Longueur de ligne | 35 cm | |
| Remarque: La précision de la plage, la résolution de la plage, la précision de la répétition, etc. ont toutes été testées à l'intérieur dans la condition de 25 ℃ Réflectance diffuse (réflectance à 90%). Des changements dans les conditions peuvent entraîner des variations des résultats de mesure. | ||
Le radar laser de haute précision de la série LR a 6 interfaces et 3 connecteurs à choisir.
6 types d'interfaces
● Catégorie de communication: LVTTL / IIC / RS485 (MODBUS)
● Type de commutateur: I0 (3. 3V) / I0 (NPN) / IO (PNP)

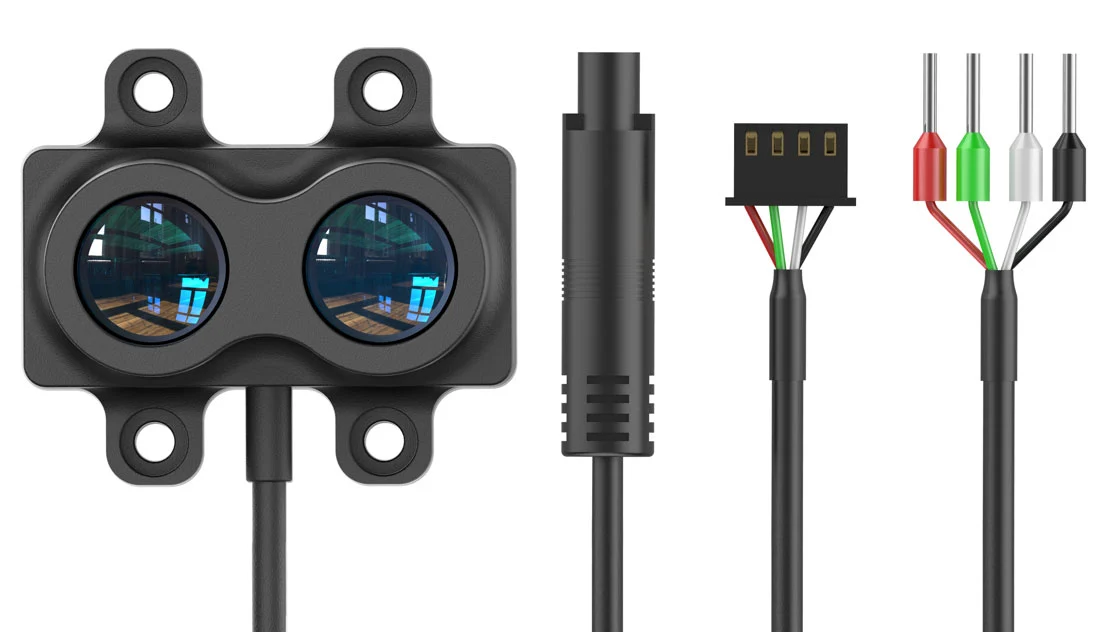

3 types de connecteurs
● Connecteur XH-4P (par défaut): un connecteur largement utilisé par les ingénieurs électroniques.
● Connecteur de câble BMW (personnalisé): IP67 IP67 à l'épreuve de la poussière et imperméable au connecteur, facile à boucher et à débrancher.
● Terminal du tube (modèle: E0508): un type de borne de câblage largement utilisé dans l'équipement d'automatisation.

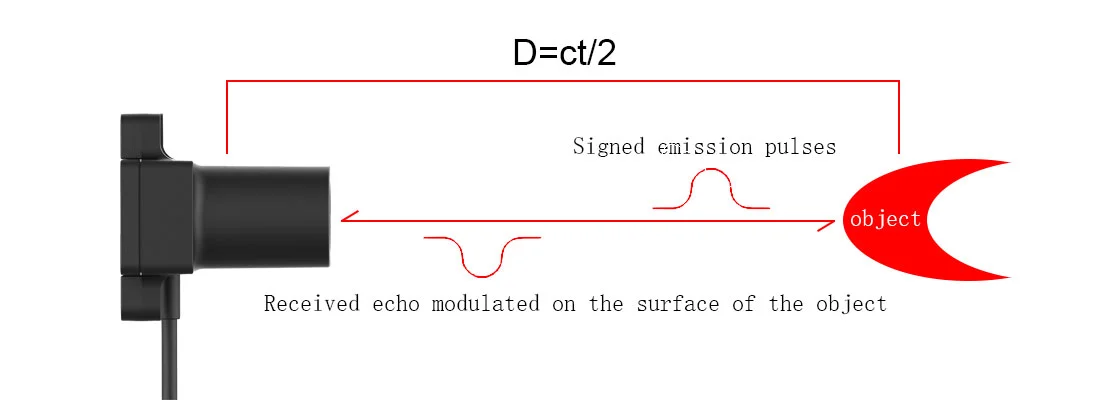

Le radar laser de la série LR utilise une technologie de détournement améliorée, héritant des avantages de la méthode de TOF d'impulsion traditionnelle tout en se combinant avec la signature pré-usine, ce qui rend la précision et la vitesse de l'équilibre de la série LRXX, et bien fonctionner à l'extérieur.
Pour plus d'informations sur nos produits, veuillez contacter Jioptik.
